功能介绍

构建建筑场景

建筑场景是一个用于管理和查看建筑信息模型（BIM）、执行设施运维、以及监管一线业务的数字孪生环境。通过创建建筑场景，您可以更有效地组织和管理建筑模型及其相关数据，从而提升建筑运营和管理的整体效率。

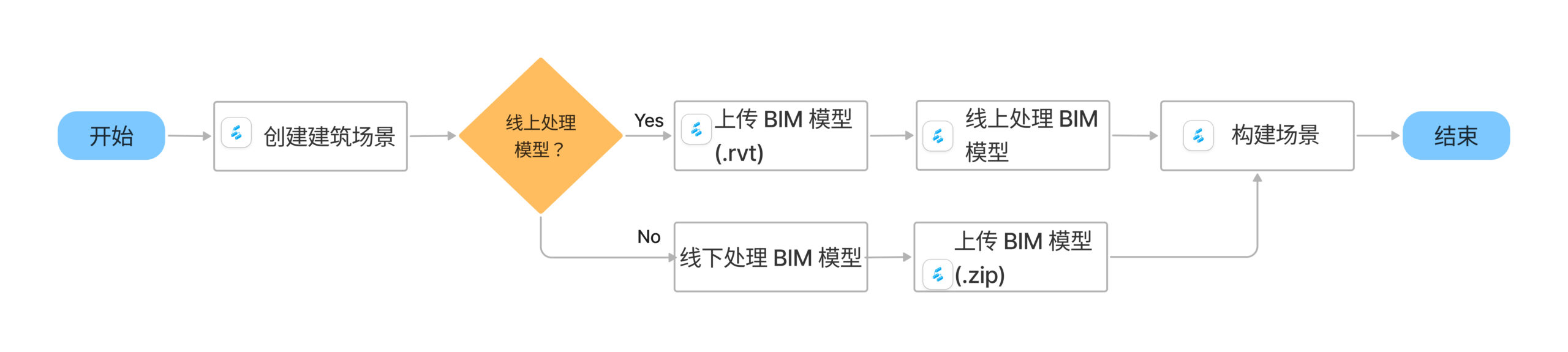

构建建筑场景的流程如下图所示：

您可以通过 DataMesh Inspector 查看构建好的建筑场景，以便进行设施管理、工程巡检等业务操作。

创建建筑场景

创建建筑场景的具体步骤如下：

1. 进入建筑数据页面

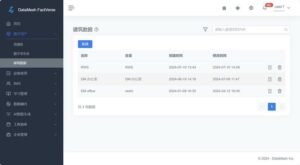

在 DataMesh FactVerse 平台上，选择功能模块导航栏中的数字资产 > 建筑数据，进入建筑数据页面。

2. 新建建筑场景

a) 在建筑数据页面，点击【新建】按钮，打开新建窗口。

b) 在新建窗口中，填写建筑场景信息，填写完成后点击【确认】按钮。

在新建窗口中，您需要填写以下建筑场景的相关信息：

• • 名称（必填）：建筑场景的名称。
  • 目录（必填）：建筑场景的存储目录。在您创建建筑场景后，系统会在该目录下创建一个以建筑场景名称命名的隐藏文件夹用来存储构建后的文件和设备的孪生体。例如：建筑场景“DM 办公室”创建成功后，在它的所在目录下会自动创建一个隐藏文件夹“DM 办公室”。
  • 描述：可添加部分文字描述内容，以介绍或形容此建筑场景。
  • 封面：您可以从本地选择一张常规格式的图片作为场景的封面。正确选择合适的封面图片可以增强建筑场景的可识别性。

处理 BIM 文件

处理 BIM 文件是为了将 Revit 文件转换为 DataMesh Inspector 可以使用的格式。处理后的文件可以被用于构建建筑场景。

在处理 BIM 文件的过程中，您有两种方式可供选择：在线处理和本地处理。

在线处理（FactVerse 文件转换服务）：

• 便利性：无需安装或配置任何本地软件，FactVerse 平台会自动完成文件转换。您只需上传 Revit 文件，即可将其转换为可用的格式。
• 需要文件转换服务的 License：在线处理需要 FactVerse 平台的文件转换服务许可证。
• 适用场景：适合需要快速将 BIM 文件转换为可用的文件格式的用户，尤其是那些不希望在本地进行复杂操作或不具备相应工具的用户。

本地处理（使用 AutoDesk Revit 和 3ds Max 及插件）：

• 控制性：用户可以完全控制文件的转换过程，适合需要高度自定义设置的用户。
• 版本兼容性：本地处理支持更高版本的 Revit 文件（Revit 2023 至 Revit 2025），适合处理这些版本文件的用户。
• 需要 Revit 和 3ds Max：本地处理需要在设备上安装和配置 Revit 和 3ds Max 软件。
• 适用场景：适合有特定需求的用户，例如本地部署环境或需要处理大规模复杂文件的场景。通过本地处理，用户可以确保文件生成的准确性和符合性。

在线处理

将 Revit 2021 至 Revit 2023 版本的 .rvt 文件上传至 DataMesh FactVerse 平台，使用 FactVerse 的文件转换服务进行处理，之后即可进行建筑场景的构建。

具体步骤如下：

1. 进入资源库页面

在 DataMesh FactVerse 平台上，在功能模块导航栏中选择数字资产，然后点击资源库，进入资源库页面。

2. 上传.rvt 文件

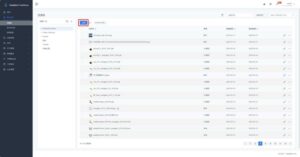

在资源库页面，点击【上传】按钮，从本地上传 .rvt 文件。

您也可以通过 Autodesk 工程云平台将工程云资源（图纸、文档、模型）一键导入 FactVerse 平台。注意：企业管理员需要在企业管理模块中设置 Autodesk BIM360 账号，企业租户内的用户才可以使用此功能导入资源的功能。

3. 处理 .rvt文件

a) 进入建筑数据页面：在 DataMesh FactVerse 平台上，选择功能模块导航栏中的数字资产 > 建筑数据，进入建筑数据页面。

b) 进入建筑场景详情页：在建筑数据页面，点击建筑场景的详情按钮 ，进入建筑场景详情页。

c) 导入 .rvt 文件

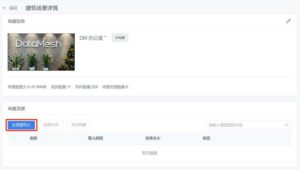

i. 点击【从资源导入】按钮，将之前上传的 .rvt 文件导入到建筑场景中。

ii. 当一个建筑场景按不同专业分别建模时，例如建筑、结构、电气、给排水、暖通等，您可以将各个专业的 BIM 模型上传至同一建筑场景中，并在后面的构建步骤中将它们合并构建成一个完整的大规模建筑场景。

iii. 刷新页面，查看文件最新状态，当文件上传完成后，文件状态从“本地上传中”变成“等待处理”状态。

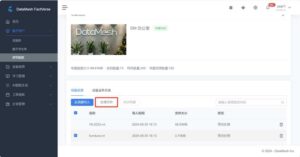

d) 处理文件

i. 选中需要处理的 .rvt 文件，点击【处理文件】按钮。在弹出的提示窗口中，确认处理消耗次数，将 .rvt 文件转换为 DataMesh Inspector 可用格式的资源。注意： 此版本中，您无需担心消耗次数，可以直接确认处理。

ii. 处理过程中的文件为不可选择状态，状态显示为“处理中”。在等待过程中，可以手动刷新页面以查看最新的文件状态。当文件状态显示为“处理完成”时，.rvt 文件处理为 zip 格式的文件。

本地处理

您如果选择本地处理方式，通过 AutoDesk Revit 和 3ds Max 插件将 .rvt 文件 (Revit 2023 至 Revit 2025) 转换为 DataMesh Inspector 可用的格式并生成 .zip 包。上传该 .zip 文件至 FactVerse 平台后，您可以直接进行建筑场景的构建。

1. 安装 Revit 插件

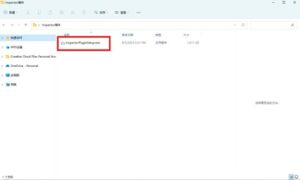

a) 下载 Revit 插件安装文件。

b) 双击 Revit 插件安装文件进行安装。

注意：安装过程中，应确保 AutoDesk Revit 已安装且不在运行中。

2. 打开 Revit：安装插件后首次打开 Autodesk Revit，在提示对话框中点击【Always Load】按钮（总是载入）。

3. 转换文件

a) 打开要转换的文件。

b) 点击工具栏【Add-Ins】-【Inspector Local】

c) 完成后自动另存为 Revit 文件。

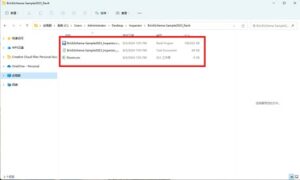

4. 查找生成的文件

5. 安装 3ds Max 插件

注意：如果因病毒防护软件无法安装插件，请参考“病毒防护设置流程”部分的流程。

a) 下载 3ds Max 插件安装文件。

b) 双击安装文件进行安装。注意：请勿更改插件安装路径（启动路径）。

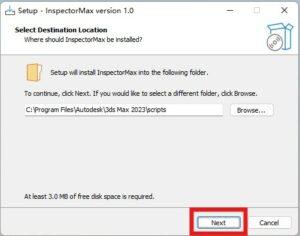

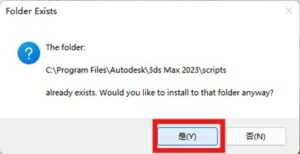

c) 确认安装路径。

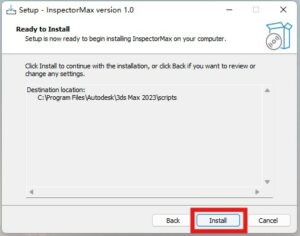

d) 点击【安装】。

e) 点击【完成】按钮完成安装。

6. 运行插件

a) 打开 3ds Max，如果其正在运行，请确保先关闭并再次打开。现在您应该可以在主菜单栏中看到 Inspector Local 菜单了。

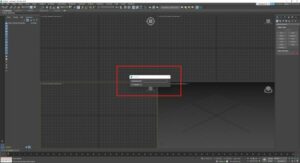

b) 点击 Inspector 插件菜单，在弹出窗口中选择目标文件、指定导出目录。

c) 点击【Execute】。

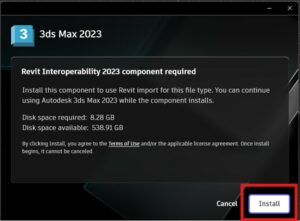

d) 如果部分组件未安装请点击安装。

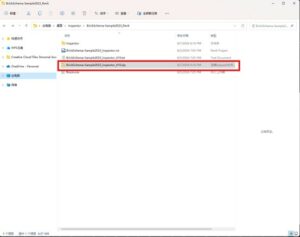

e) 生成 zip 文件。

7. 上传 zip 文件：将生成的 zip 文件从本地上传至 FactVerse 平台资源库。您也可以通过 Autodesk 工程云平台将工程云资源（图纸、文档、模型）一键导入 FactVerse 平台。注意：企业管理员需要在企业管理模块中设置 Autodesk BIM360 账号，企业租户内的用户才可以使用此功能导入资源的功能。

8. 导入 zip 文件：打开建筑场景详情页，点击【从资源导入】按钮，选择从资源导入 zip 文件。

病毒防护设置流程

1. 打开设置：

a) 选择“开始”菜单，打开“设置”选项。

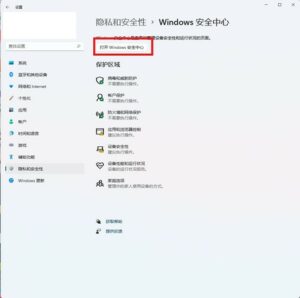

b) 进入“隐私和安全性”选项，打开“Windows 安全中心”。

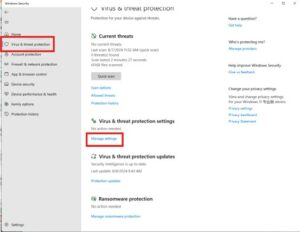

2. 打开病毒和威胁防护管理设置：在“Windows 安全中心”中，选择“病毒和威胁防护设置”，然后点击“管理设置”。

3. 添加排除项：

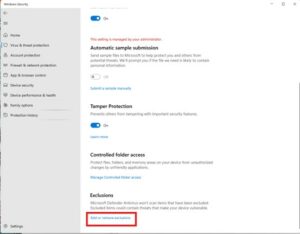

a) 在“排除项”下，选择“添加或删除排除项”。

b) 点击【添加排除项】。

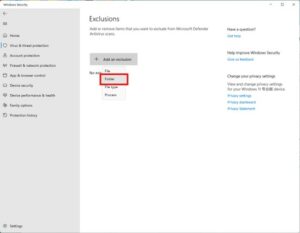

c) 选择文件夹。

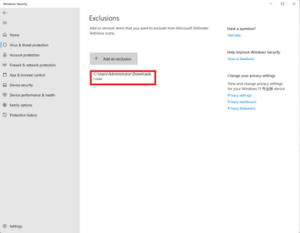

d) 选择插件下载的位置路径，以排除该路径下的文件不被病毒防护软件干扰。

构建建筑场景

前提：BIM 文件已经处理为 DataMesh Inspector 可用的文件格式。

构建建筑场景的具体步骤如下：

1. 进入建筑数据页面：在 DataMesh FactVerse 平台上，选择功能模块导航栏中的数字资产 > 建筑数据，进入建筑数据页面。

2. 进入建筑场景详情页：在建筑数据页面，点击建筑场景的详情按钮 ，进入建筑场景详情页。

3. 构建BIM文件

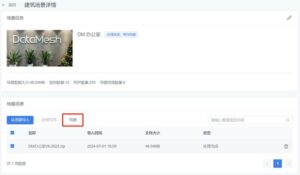

a) 选中待构建的 .zip 文件，点击【构建】按钮，并在提示信息窗口中确认，对建筑场景文件进行加速和打包。

b) 构建过程中，文件状态显示为“加速中”。刷新页面，当状态显示为“加速完成”，文件完成构建，您可以通过 Inspector 打开此建筑场景。

漫游建筑场景

通过漫游模式，您可以在虚拟环境中详细查看建筑模型的各个部分，进行检查和审阅，便于在设计和施工阶段发现问题和进行调整。

具体步骤如下：

1. 登录 DataMesh Inspector。

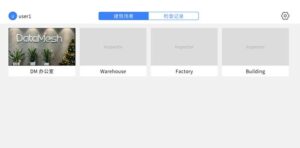

2. 在建筑场景首页中，点击要查看的建筑场景：

• • 当首次打开建筑场景或建筑场景未添加定位码时，默认进入漫游模式。
  • 对于已添加定位码的建筑场景，可以在选择目标定位点窗口中，选择定位点并点击【漫游模式】按钮以漫游模式打开场景。

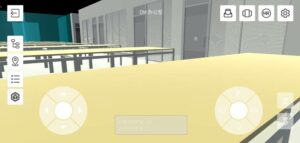

3. 在漫游模式中浏览：

• • 平移移动：使用左侧的位移轮盘，您可以进行平移移动和拉近拉远的相机视野，也就是在水平平面上移动相机位置。通过滑动轮盘，您可以左右前后移动相机到不同的位置，以查看建筑场景的不同区域。
  • 旋转：使用右侧的视角轮盘，您可以旋转相机，改变观察角度。这使您能够从不同的角度查看建筑模型，以更好地理解其结构和设计。
  • 调整视角高度：上下箭头按钮通常用于调整视角的高度。这允许您在建筑场景中上下移动，以查看建筑物的不同层次或高度。

添加定位码

定位码是建筑场景中的关键位置标记，通过定位码，您可以快速导航到特定位置。

在漫游模式中添加检查区域的定位码，通过设置好的定位码，您可以在漫游模式中快速切换相机位置至该点，也可以选择定位码将对应的建筑场景模型放置于真实空间的对应位置，即MR模式查看建筑场景。

具体步骤如下：

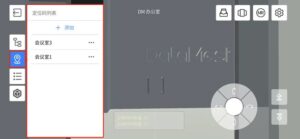

1. 在打开建筑场景后，当漫游至常用位置时（如：出入口、通道、房间），点击左侧菜单中的定位码列表按钮 ，唤起定位码列表。

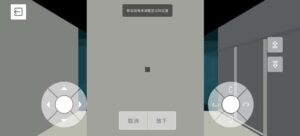

2. 点击顶部【+ 添加】按钮，屏幕中央将出现一个二维码图标。

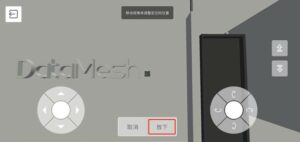

3. 二维码会跟随相机位置、角度变化，自动吸附在距视野中心最近的模型上，通过轮盘和右侧的上下箭头交互，将二维码调整到易于识别的地点，然后点击【放下】即可确认放置。

4. 放置二维码后，在弹出的重命名窗口中填写定位码名称，您可以通过命名定位码更方便的区分其代表的不同位置。

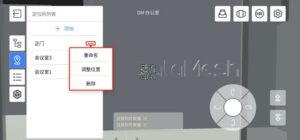

5. 在定位码列表中，放置好的定位码，支持重命名、调整位置、删除操作。

6. 添加定位码后，点击定位码列表中的任意定位码可以快速“着陆”目标位置。

管理辅助资源

辅助资源包括 2D 资源和 3D 模型，它们可以与建筑模型中的构件挂接。2D 资源如图纸和图片，可以作为辅助资源添加到场景中的构件上，用于指导施工、说明工艺步骤、提供设备操作文档以便维修等；3D 模型则可用于模拟设备摆放位置，辅助空间布局和规划的合理性。

添加辅助资源

具体步骤如下：

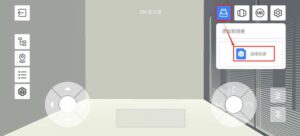

1. 打开资源目录：

a) 在建筑场景界面中，点击资源按钮 后点击【选择资源】。

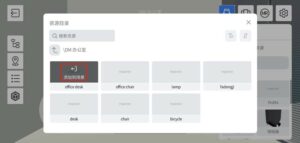

b) 点击【从目录中选择】打开资源目录窗口。

2. 查找资源文件：进入文件夹或者通过搜索功能查找要添加的资源文件。

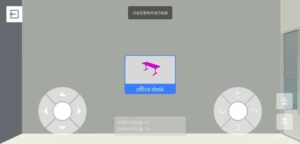

3. 添加资源到场景：点击要添加的资源文件，然后点击添加到场景。

场景正中出现资源的信息面板，并提示“点击任意构件进行挂接”。

4. 挂接资源：

a) 移动视角到要添加资源的构件：在漫游模式下，使用轮盘调整视角和位置；在 MR 模式下，跟随手持移动设备移动，视野中会不断加载出构件模型。未完成添加的资源信息面板会随着场景移动，始终位于屏幕正中位置。

b) 点击场景中要添加资源的构件，然后点击资源的信息面板的【放下】按钮，完成构件辅助资源的添加。注意：只有完成添加当前资源后，才可以添加下一个资源。

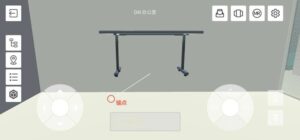

资源添加完成后，在所选择的构件上可见挂接的锚点。

编辑辅助资源

编辑 3D 模型

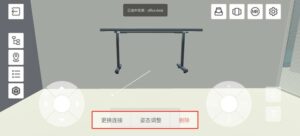

1. 打开资源编辑菜单：点击场景中已添加的 3D 模型，打开资源编辑菜单。

2. 更换连接：

a) 点击【更换连接】按钮。

b) 移动视角到要添加资源的构件，点击场景中要添加资源的构件。

c) 点击资源的信息面板的【放下】按钮，可以重新将资源附加到其他构件。

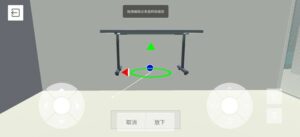

3. 调整姿态：点击【姿态调整】按钮后，模型中心附近会出现对应 X、Y、Z 轴线（X 轴为红色；Y 轴为绿色；Z 轴为蓝色）的圆锥形箭头（移动控制柄）。

• • 移动：点击并拖动圆锥形移动控制柄，可以沿该轴线移动模型。
  • 旋转：点击一个圆锥形移动控制柄将激活垂直于该轴的圆形旋转控制柄。例如，点击 Y 轴圆锥形箭头，则激活 XZ 平面圆形旋转控制柄。在 XZ 平面的旋转控制柄上的任意位置拖动鼠标，可以围绕 Y 轴旋转对象。

• • 缩放：按住旋转控制柄（圆形）任意位置直至三个圆锥形移动控制柄消失，垂直于旋转控制柄（圆形）的切线的方向拖动，即可缩放模型或子物体。

4. 删除：点击【删除】按钮，即可从当前场景中移除不需要的资源，简化场景内容。

编辑 2D 资源

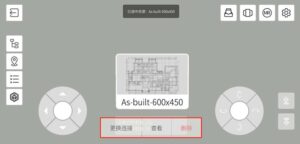

1. 打开资源编辑菜单：与 3D 模型相似，点击场景中的 2D 资源可打开资源编辑菜单。

2. 更换连接：

a) 点击【更换连接】按钮。

b) 移动视角到要添加资源的构件，点击场景中要添加资源的构件。

c) 点击资源的信息面板的【放下】按钮，可以重新将资源附加到其他构件。

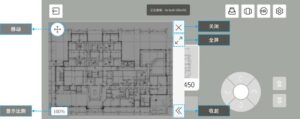

3. 查看：通过点击【查看】按钮，您可以切换 2D 资源的显示模式，包括全屏、收起、拖动和缩放，以适应不同的场景需求。

4. 删除：与 3D 模型相同，点击【删除】按钮可方便地移除不需要的 2D 资源。

通过 MR 模式查看建筑场景

MR（混合现实）模式是一种将虚拟建筑模型与实际场景结合的查看方式。通过 MR 模式，您可以在真实环境中查看虚拟建筑模型，实现虚拟与现实的无缝结合，便于进行现场检查和管理。

前提条件

建筑场景中已经包含了定位码。

具体步骤如下：

1. 下载并打印 Inspector Marker。

2. 选择目标定位点和 MR 查看模式：如果您已返回到主页，当再次点击建筑场景时，需要选择以哪种模式到场景中的哪个位置，例如：以 MR 模式到达办公室门口，您需要选择对应的定位码，再进入 MR 模式。

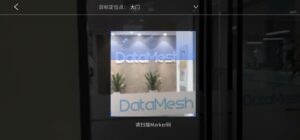

3. 扫描二维码：将准备好的二维码放置于现场的对应位置，将扫码框对准二维码，即可完成识别。

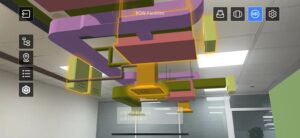

4. 在 MR 模式下查看建筑场景：跟随手持移动设备移动，视野中会不断加载出构件模型，并根据您的实时位置，实时计算并加载您视线范围内的建筑场景。

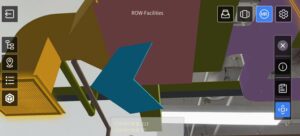

5. 聚焦目标构件：在 MR 模式下，您在移动过程中，选中一个目标构件，通过点击 ，屏幕中将显示一个指向目标构件的箭头，您可以随着箭头的指引移动摄像头，轻松找到目标构件。在漫游模式下，点击 即可快速回到选中的目标构件。

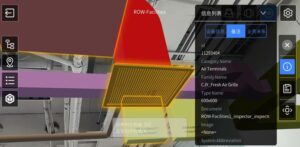

6. 查看构件信息：点击任意构件模型，可唤出其信息面板，展示构件的工程信息。

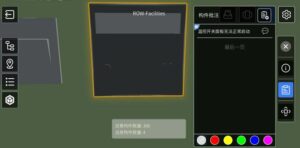

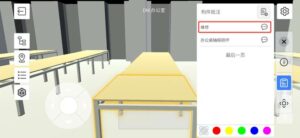

7. 添加构件批注：

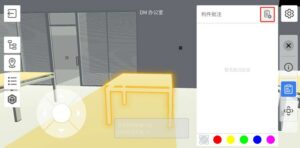

a) 点击构件批注按钮 ，唤出构件批注面板。

b) 通过构件批注面板，您可以点击 为选中的构件添加文字、图像记录，以及改变构件的颜色，以描述其存在的问题。

协同批注

协同批注功能支持在验收过程中查看其他人员的批注信息并进行留言。同时在批注列表的随览查看模式，较大程度上增强了批注的可视化效果。

创建批注

1. 打开构件批注面板：在建筑场景中，选中构件，点击构件批注按钮 ，打开构件批注面板。

2. 添加新批注：

a) 在构件批注面板中，点击添加批注按钮 ，打开检查记录窗口。

b) 在检查记录窗口中，输入批注内容、添加截图。

c) 点击【完成】按钮完成批注的创建。

删除批注

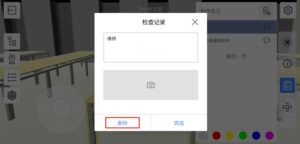

1. 选择要删除的批注：在构件批注面板中，点击要删除的批注，打开检查记录窗口。

2. 删除批注：

a) 在检查记录窗口中，点击【删除】按钮。

b) 点击【确认删除】按钮确认删除该批注。

添加批注留言

批注留言功能支持在验收过程中查看其他人员的批注信息并进行留言。

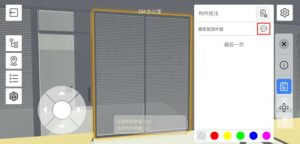

1. 打开构件批注面板：选中构件，点击构件批注按钮 ，打开构件批注面板。

2. 添加留言：

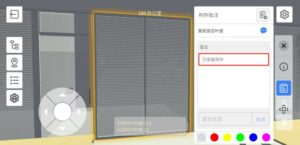

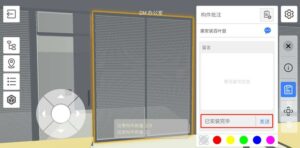

a) 在构件批注面板中，点击目标批注的留言按钮 。

b) 在留言信息框中输入内容并点击【发送】，对批注进行评论。

3. 查看留言信息：添加留言后，新的留言信息显示在批注下方。

批注随览模式

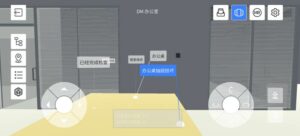

1. 进入随览模式：点击随览按钮 进入随览模式。

2. 查看批注信息：随览模式下，构件批注信息以气泡形式呈现，并展示用户视野范围内的全部批注信息。

3. 移动批注信息：长按批注信息，变成蓝色为可移动状态，拖动可以将其移动到其他位置。

查看检查记录

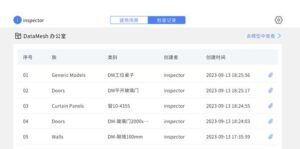

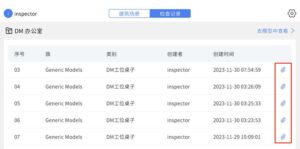

当需要重新查看历史检查时，您可以在检查记录首页的检查列表中找到目标批注，点击即可查看各项批注记录内容。在查看过程中，您可以修改或添加记录内容，操作方法与正常检查时一致。

查看检查记录的具体步骤如下：

1. 选择目标建筑场景：在检查记录首页中的建筑场景列表中点击目标建筑场景。

2. 进入漫游模式：点击【去模型中查看】进入漫游模式。

3. 放置定位码：将打印好的定位码放置在现场的检查区域。

4. 切换到 MR 模式：点击 MR 模式切换按钮，扫描放置在现场的定位码，进入 MR 模式。

5. 进行检查：

a) 在建筑场景中，点击资源信息面板可以打开并查看场景中添加的辅助资料。

b) 调整场景模型透明度以更好对比检查。

c) 进行批注创建、删除、修改或留言操作。更多信息请参考协同批注。

d) 点击颜色选项可以为选中的构件标记颜色。

6. 完成检查：检查完毕，点击左上角返回即可。

批注任务管理

在 FactVerse 平台上的批注任务管理页中，您可以查看和管理各项检查记录内容，并支持将记录列表以 Excel 表格形式导出。

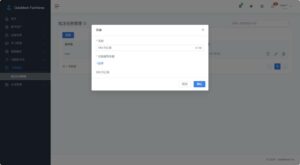

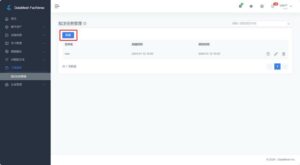

1. 新建批注任务：在 FactVerse 平台上的工程验收 > 批注任务管理页中，点击【新建】按钮。

2. 填写任务信息：在新建窗口中，填写批注任务名称，并关联批注任务的建筑场景，填写完成后点击【确认】按钮。

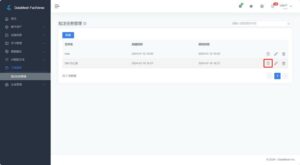

3. 查看批注记录：在批注任务管理页面中，点击要查看的任务对应的详情按钮 打开批注记录页面。

4. 导出批注记录：在批注记录页面中，点击【导出Excel】按钮，将批注记录文件下载到本地。

5. 查看批注记录：打开批注记录文件，查看批注记录。

创建建筑场景中设备的孪生体

使用 DataMesh Inspector 支持设施维护和楼宇运维工作，需要构建设备的数字孪生体，并定义设备之间的业务关系。

创建设备的孪生体

1. 创建孪生体模板：在 FactVerse Designer 或 FactVerse 平台上，基于实际业务需求创建目标设备设施的孪生体模板。

2. 导出模板：从建筑场景中导出 Excel 表格模板，模板中提供了创建孪生体的样例信息。

3. 填充 Excel 表格：参考您的设备管理系统（如 Building Management System）中的设备业务关系，将以下信息填入表格：

• • 孪生体信息：
    • 孪生体（必填）：您要每日巡检、维护的真实设备名称。创建后的设备孪生体将自动保存到建筑场景的隐藏文件夹中。
    • 所在楼层：设备所在的楼层信息。
    • 所属系统：设备所归属的系统。
  • 设备业务关系：添加业务关系后，您可在 DataMesh Inspector 客户端结合真实环境查看设备之间的业务关系。
    • 目标孪生体：与此设备具有业务关系的设备的孪生体。
    • 业务关系描述：为您创建的设备孪生体添加业务逻辑关系描述。根据实际需求定义和描述业务关系，有助于为具体的业务操作提供更为精准的指导。
    • 关系类型：基于Brick Schema定义的关系类型，系统提供了4种关系。Brick Schema 是一种开放标准，旨在描述和表示建筑环境中的物理和逻辑关系。它定义了建筑物中的设备、传感器、系统等实体之间的关系，帮助统一建筑物数据的表示方式。
      • feeds: 表示一个设备向另一个设备或系统提供服务、资源或数据。例如，冷水机组向空气处理单元提供冷却水。
      • hasPart: 表示一个设备是由另一个设备或系统的一部分组成。例如，一个空气处理单元可能包含风扇、过滤器等组件。
      • hasPoint：表示设备与其测量点或控制点之间关系的关系类型。例如，一个空调系统可能有多个温度传感器来监控不同区域的温度。
      • hasLocation：表示设备与其所在位置之间关系的关系类型。例如，温度传感器安装在特定房间内，用于监控该房间的温度。
  • 创建孪生体所需的孪生体模板信息：
    • 孪生体模板（必填）：该设备的孪生体使用的孪生体模板名称。例如，通用机柜模板。
    • 孪生体模板外联 ID：当孪生体模板在当前租户的数字资产目录中存在同名模板时，可以使用外联 ID 辅助系统在创建设备孪生体时准确查找模板。
  • BIM 构件信息：与设备孪生体匹配的 BIM 构件的信息。
    • BIM 构件属性名称（必填）：使用 BIM 构件中的一项属性数据，例如，Element ID、Name 等绑定此行信息创建的孪生体。注意：必须填写英文。
    • BIM 构件属性值（必填）：用来绑定此行信息创建的孪生体的 BIM  构件的属性值。

注意事项：

• • 表格中黄色高亮的两行数据为示例信息，为避免误编辑这两行单元格已锁定为保护状态，请从第5行开始填写。
  • 确保所有必填信息已正确填写，导入前检查表格格式是否符合系统要求。

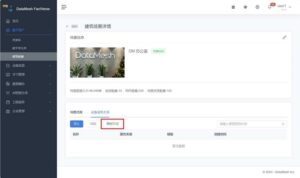

4. 导入 Excel 表格：在建筑场景详情页面中，导入填充好的 Excel 表格。

系统根据导入的信息生成各个设备的数字孪生体，并将其与场景内的 BIM 构件关联。生成的孪生体将显示在设备业务关系栏中的孪生体列表，关联关系可以分别以关系图和关系表的形式展示。

Excel 表格示例

下面是一个 Excel 表格示例，用于创建 3 楼 Room101 的中央空调系统各设备的孪生体。

查看设备的业务关系

在 FactVerse 平台上的建筑场景详情页面中，查看生成的设备孪生体列表，确保所有设备的孪生体及其业务关联关系正确无误。

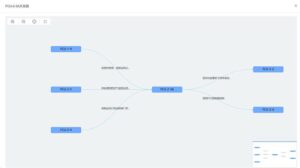

• • 关系图：点击“关系图”图标 打开设备关系图，设备关系图以图形化的方式展示该设备与其他设备间的关联关系。通过设备关系图，您可以直观地了解设备之间的上下游关系、控制关系等。

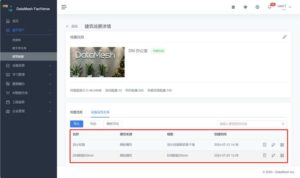

• • 关系表：点击“关系表”图标 打开设备关系列表，设备关系列表将以列表形式列出所有相关设备孪生体的详细信息，包括关联的设备孪生体、关系类型、业务关系描述等。

调整设备的业务关系

根据实际需求，在建筑场景的设备关系列表页面中，手动编辑设备孪生体的业务关系，确保实际业务需求与数字孪生体的一致性。

• • 添加关联关系：

1. 1. 1. 在建筑场景的设备关系列表页面中，点击【新建】打开新建窗口。
      2. 选择关联孪生体、关系类型。
      3. （选填）填写业务关系描述。
      4. 完成后，点击【确认】保存关联关系。

• • 修改关联关系：
    1. 在关系表中找到需要修改的关系条目。
    2. 点击编辑按钮 ，打开编辑窗口。
    3. 更新目标孪生体、关系类型或业务关系描述。
    4. 完成后，点击【确认】保存修改内容。
  • 删除关联关系：
    1. 在关系表中找到需要删除的关系条目。
    2. 点击删除按钮 ，系统会提示确认删除操作。
    3. 确认后，该关系将被从列表中移除，关联关系将不再有效。

在 3D 或 MR 模式下查看设备设施

在 DataMesh Inspector 中，您可以使用 3D 或 MR 模式查看设备设施，具体操作如下：

1. 登录 DataMesh Inspector。

2. 打开建筑场景：选择漫游模式或 MR 模式进入建筑场景。

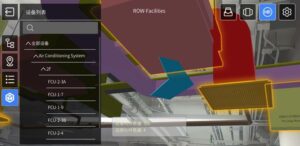

3. 漫游并定位设备设施：在场景中漫游，所有已创建孪生体的设备模型会发光显示，帮助您快速定位和识别设备设施。您也可以通过点击设备列表中的设备，快速定位到该设施。

4. 查看设备信息：

• • 点击设备的孪生体，您可以查看详细的设备信息和业务关系。相关联的设备之间将通过黄色虚线连接，虚线上会显示业务关系的描述信息框。
  • 您可以通过点击【全部开启】按钮，选择显示或隐藏该设备所有关联的业务关系。您也可以单独点击每条业务关系对应的开启/关闭按钮，控制显示或隐藏特定的业务关系。
